​ Bài viết dựa trên nội dung paper Fast R-CNN (Ross Girshick).

​ P1: Giới thiệu

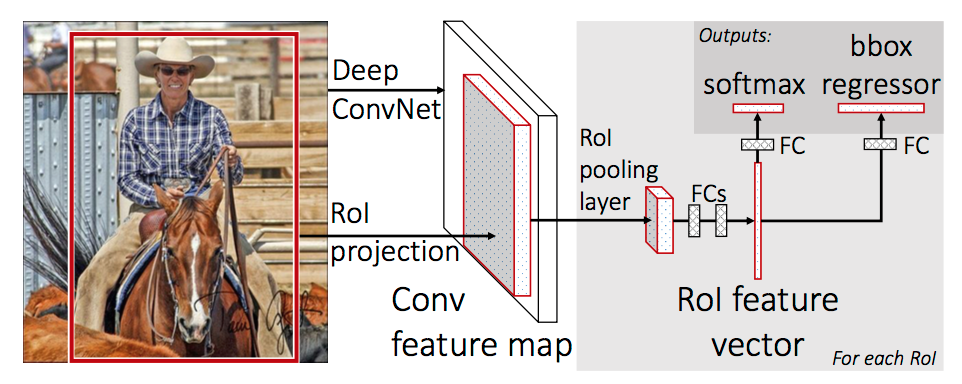

2. Kiến trúc mạng và training

• Input của mạng Fast R-CNN là toàn bộ ảnh và tập hợp các bounding-box của vật thể.

• Đầu tiên mạng sẽ trích xuất feature map bằng convolution và max-pooling.

• Feature map của bounding-box sau đó được đưa qua lớp RoI pooling.

• Từng feature vector được nối với một chuỗi các fully connected (fc) layers rồi cuối cùng đưa ra 2 output:

  • Một output dùng softmax để đưa ra dự đoán class trong $(K+1)$ class ($K$ classes + background).
  • Output kia trả về 4 giá trị của từng $K$ object để xác định bounding-box của vật thể.

2.1. RoI pooling layers

• RoI pooling sử dụng max-pooling để convert feature map của bounding-box về kích cỡ $H\times K$ (thường được chọn $7\times7$).
• RoI được xác định là cửa sổ hình chữ nhật trong feature map. Đại diện cho nó là 4 tham số $(r,c,h,w)$, với $(r,c)$ là vị trí góc trên bên trái của hình chữ nhật, $(h,w)$ lần lượt là chiều cao và chiều rộng.
• RoI max-pooling chia bounding-box thành các cửa sổ nhỏ $h/H\times w/W$ rồi dùng max-pooling đưa output về dạng $H\times W$.
• Bạn đọc tìm hiểu rõ hơn tại đây.

2.2. Initializing from pre-trained

• Các mạng VGG thường được dùng trong image classification. Khi thực hiện pre-train cho mạng Fast R-CNN, ta cần chỉnh sửa một chút như sau:

  • Lớp max-pooling cuối cùng được thay bằng RoI pooling.
  • Lớp fc và softmax cuối cùng được thay thế bằng 2 lớp như đã đề cập ở trên (fc+softmax (K+1) classes và bounding-box).
  • Dữ liệu đầu vào phải bao gồm ảnh và list các RoI của từng ảnh.

2.3. Fine-tuning for detection

• Multi-task loss:

  • Quy ước:

    • $u$ là class nhãn.
    • $v^k=(v^k_x,v^k_y,v^k_w,v^k_h)$ là bounding-box nhãn của class $k$ với $k\in[0,K]$.

  • Mạng Fast R-CNN trả về hai output:

    • $p=(p_0,...,p_K)$ là dự đoán phân phối xác suất của $K+1$ classes.
    • $l^k=(l^k_x,l^k_y,l^k_w,l^k_h)$ là bounding-box dự đoán của class $k$ với $k\in[0,K]$.

  • $t^u=(t^u_x,t^u_y,t^u_w,t^u_h)$ của class $u$ được định nghĩa:

    • $t^u_x=(v^u_x-l^u_x)/l^u_w$
    • $t^u_y=(v^u_y-l^u_y)/l^u_h$
    • $t^u_w=log(v^u_w/l^u_w)$
    • $t^u_h=log(v^u_h/l^u_h)$

  • Từng RoI được gán nhãn $u$ và bounding-box $v$. Hàm loss của RoI này sau khi được predict là:

    $$L(p,u,t^u,v)=L_{cls}(p,u)+\lambda[u\ge 1]L_{loc}(t^u,v)$$

    • $L_{cls}(p,u)=-log p_u$

    • $L_{loc}(t^u,v)$ phụ thuộc vào nhãn $v$ và predict $t^u$. $[u\ge 1]=1$ nếu $u\ge 1$ và bằng $0$ nếu ngược lại, nghĩa là: nếu $u=0$ (tức vật thể trong RoI là background) thì $L_{loc}$ được bỏ qua.

    • $L_{loc}(t^u,v)=\sum_{i\in \{x,y,w,h\}}smooth_{L_1}(t^u_i-v_i)$, với:

      $$\begin{align} smooth_{L_1}(x)=\begin{cases} 0.5x^2 &\text{if |$x$|<1}\\ |x|-0.5 & \text{otherwise,} \end{cases} \end{align}$$

    • $\lambda$ là tham số dùng để cân bằng giữa hai loss. Bounding-box $v$ thường được chuẩn hóa về zero mean and unit variance.

• Mini-batch sampling:

  • Mỗi vòng lặp sẽ chọn ngẫu nhiên $2$ images trong bộ dataset. Dùng selective search [3] lấy mẫu 64 RoIs mỗi image.

    • Lấy $25\%$ những RoIs có IoU >0.5, gán nhãn class cho RoI đó ($u\ge 1$).
    • Phần còn lại (IoU$\in[0.1,0.5)$) lấy RoI có IoU max, nhãn là $u=0$.

  • Trong suốt quá trình training, image flipped với xác suất 0.5. Không sử dụng data augmention.

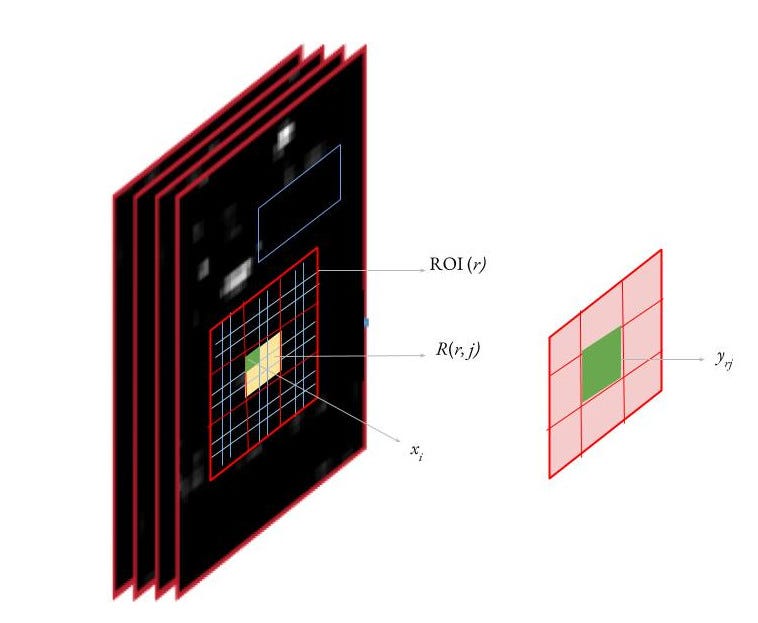

• Backpropagation through RoI pooling layers:

  • $x_i$ là in input thứ $i$ của lớp RoI pooling, $y_{rj}$ là lớp output thứ $j$ của RoI thứ $r$.



  • Do đó ta có: $y_{rj}=x_{i^*(r,j)}$ với $i^*(r,j)=argmax_{i'\in R(r,j)}$

  • Công thức đạo hàm sẽ là:

    $$\frac{\partial L}{\partial x_i}=\sum_r\sum_j[i=i^*(r,j)]\frac{\partial L}{\partial y_{rj}}$$

• SGD hyper-parameters:

  • Mạng Fast R-CNN dùng softmax cho phân lớp và bounding-box được khởi tạo bằng zero-mean Gaussian với độ lệch chuẩn khoảng $[0.01,0.001]$, bias ban đầu bằng $0$.
  • Mỗi layer sử dụng learning rate là $1$ cho weights và $2$ cho biases. Global learning rate được chọn là $0.001$. Đi với đó là momentum $0.9$ và parameter decay $0.0005$ cho cả weights và biases.

Tham khảo

[1] R. Girshick, J. Donahue, T. Darrell, and J. Malik. Rich feature hierarchies for accurate object detection and semantic segmentation. In CVPR, 2014.

[2] Fast R-CNN for object detection | Toward Data Science

[3] J. Uijlings, K. van de Sande, T. Gevers, and A. Smeulders. Selective search for object recognition. IJCV, 2013.
